Nuts & Washers

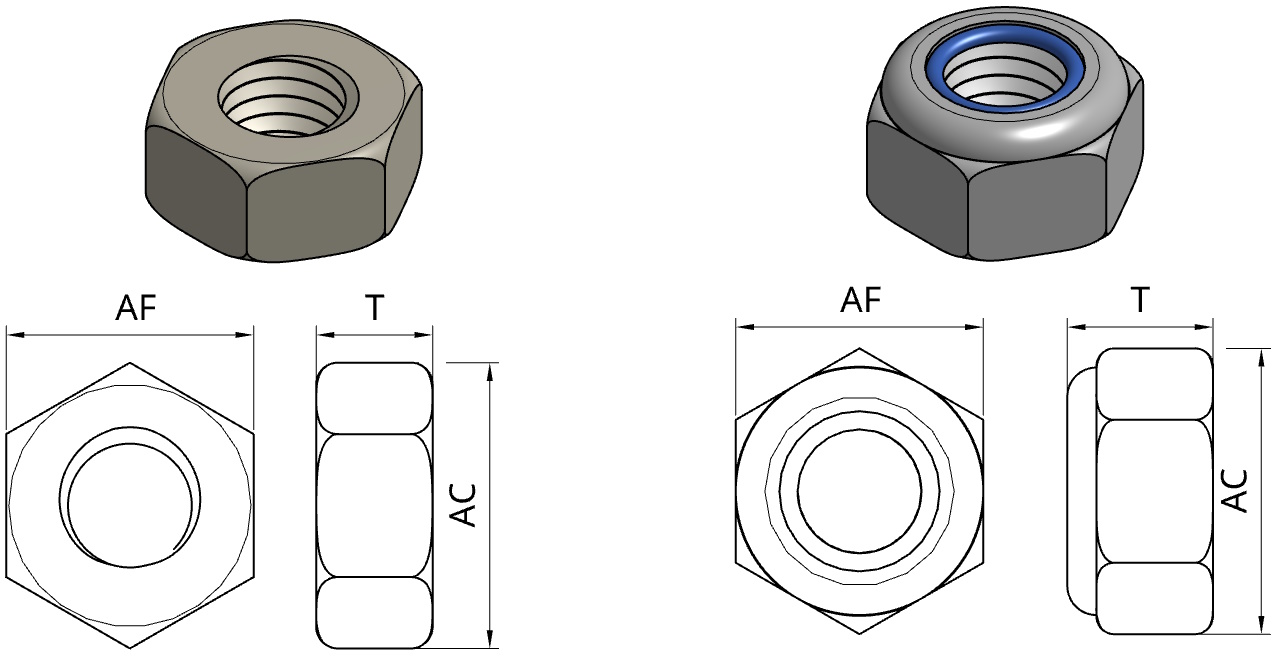

Nuts

It's worth noting that some standards differ for the across-flats dimensions. The dimensions below are (I believe) the standard sizes in the UK. See this page for flange nut dimensions.

Size AF AC Hex Nut Length Nyloc Nut Length
M2 4 mm 4.6 mm 1.6 mm
M2.5 5 mm 5.8 mm 2 mm
M3 5.5 mm 6.4 mm 2.4 mm 4 mm
M4 7 mm 8.1 mm 3.2 mm 5 mm
M5 8 mm 9.2 mm 4 mm 5 mm
M6 10 mm 11.5 mm 5 mm 6 mm
M8 13 mm 15 mm 6.5 mm 8 mm
M10 17 mm 19.6 mm 8 mm 10 mm
M12 19 mm 21.9 mm 10 mm 12 mm
M16 24 mm 27.7 mm 13 mm 16 mm
M20 30 mm 34.6 mm 16 mm 20 mm

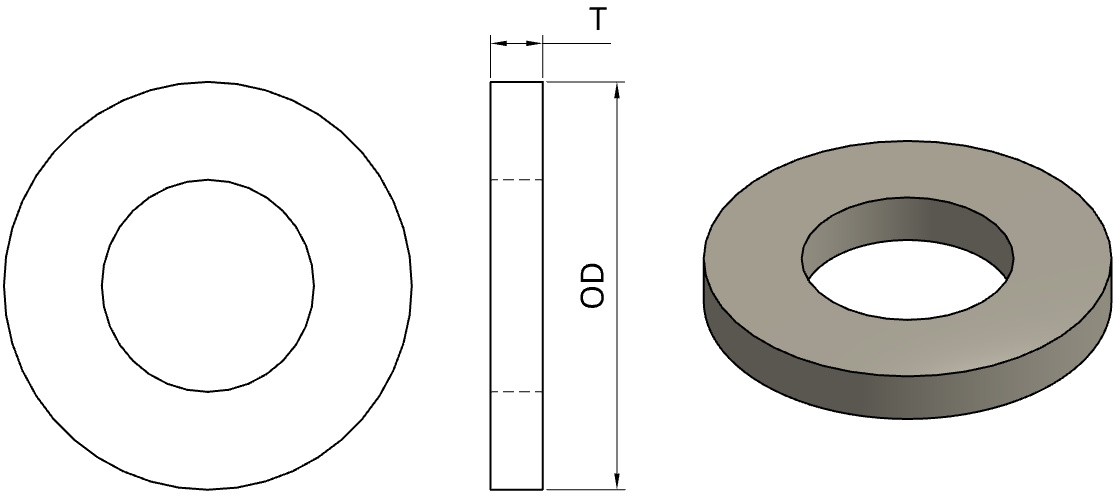

Washers

Form A Form B Form C Form D
Size Diameter (OD) Thickness (T) Diameter (OD) Thickness (T) Diameter (OD) Thickness (T) Diameter (OD) Thickness (T)
M2 5 mm 0.3 mm
M2.5 6.5 mm 0.5 mm
M3 7 mm 0.5 mm
M4 9 mm 0.8 mm 10 mm 0.8 mm
M5 10 mm 1 mm 10 mm 0.8 mm 12.5 mm 1 mm
M6 12.5 mm 1.6 mm 12.5 mm 0.8 mm 14 mm 1.6 mm 14 mm 0.8 mm
M8 17 mm 1.6 mm 17 mm 1 mm 21 mm 1.6 mm 21 mm 1 mm
M10 21 mm 2 mm 21 mm 1.25 mm 24 mm 2 mm 24 mm 1.25 mm
M12 24 mm 2.5 mm 24 mm 1.6 mm 28 mm 2.5 mm 28 mm 1.6 mm
M16 30 mm 3 mm 30 mm 2 mm 34 mm 3 mm 34 mm 2 mm
M20 37 mm 3 mm 37 mm 2 mm 39 mm 3 mm 39 mm 2 mm
Form E Form F Form G
Size Diameter (OD) Thickness (T) Diameter (OD) Thickness (T) Diameter (OD) Thickness (T)
M5 10 mm 1 mm 15 mm 1.6 mm
M6 12.5 mm 1.6 mm 18 mm 2 mm
M8 17 mm 1.6 mm 21 mm 1.6 mm 24 mm 2 mm
M10 21 mm 2 mm 24 mm 2 mm 30 mm 2.5 mm
M12 24 mm 2.5 mm 28 mm 2.5 mm 36 mm 3 mm
M16 30 mm 3 mm 34 mm 3 mm 48 mm 4 mm
M20 37 mm 3 mm 39 mm 3 mm 60 mm 5 mm
