Socket Head Cap Screws & Socket Head Countersunk Screws

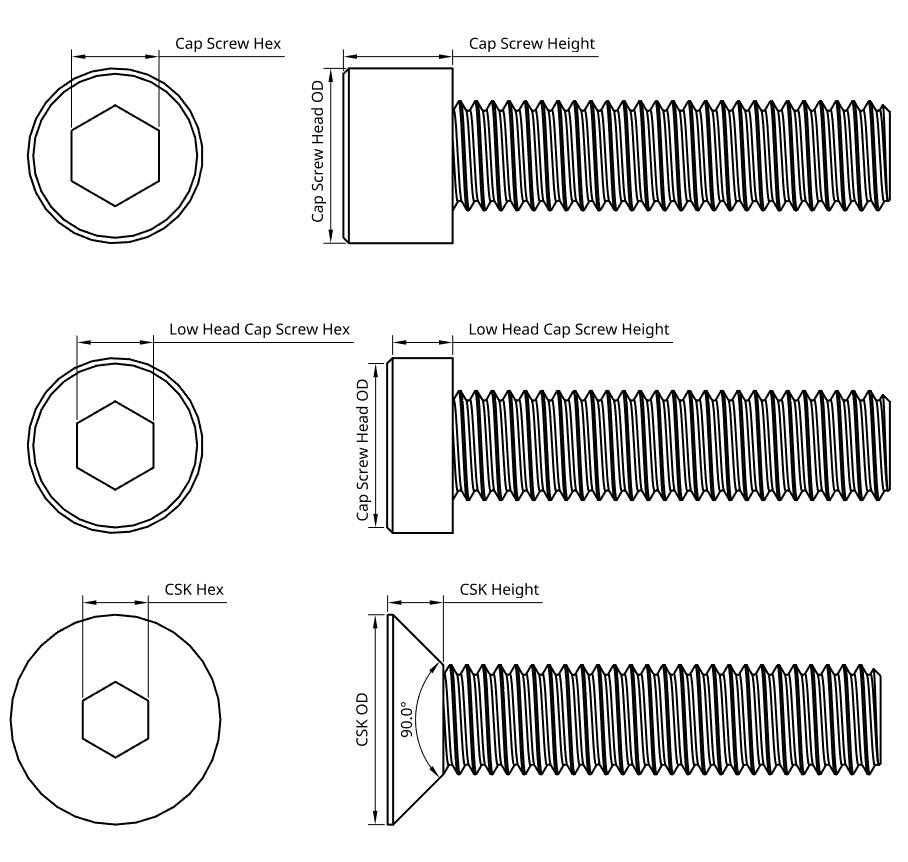

Size Cap Screw Head OD Cap Screw Hex Cap Screw Height Low Head Cap Screw Hex Low Head Cap Screw Height CSK Hex CSK OD CSK Height
M2 3.8 mm 1.5 mm 2 mm 1.24 mm 4 mm 1.24 mm
M2.5 4.5 mm 2 mm 2.5 mm 1.52 mm 5 mm 1.55 mm
M3 5.5 mm 2.5 mm 3 mm 2 mm 2 mm 2 mm 5.5 mm 1.7 mm
M4 7 mm 3 mm 4 mm 2.5 mm 2.8 mm 2.5 mm 7.5 mm 2.3 mm
M5 8.5 mm 4 mm 5 mm 3 mm 3.5 mm 3 mm 9.4 mm 2.8 mm
M6 10 mm 5 mm 6 mm 4 mm 4 mm 4 mm 11.3 mm 3.3 mm
M8 13 mm 6 mm 8 mm 5 mm 5 mm 5 mm 15.2 mm 4.4 mm
M10 16 mm 8 mm 10 mm 7 mm 6 mm 6 mm 19.2 mm 5.5 mm
M12 18 mm 10 mm 12 mm 8 mm 7 mm 8 mm 23.1 mm 6.5 mm
M16 24 mm 14 mm 16 mm 12 mm 9 mm 10 mm 29 mm 7.5 mm
M20 30 mm 17 mm 20 mm 14 mm 11 mm 12 mm 36 mm 8.5 mm
